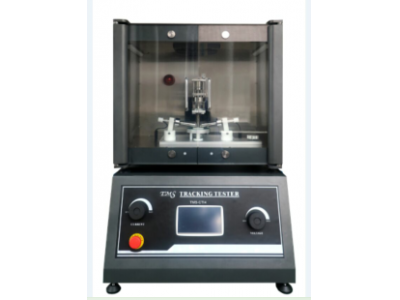

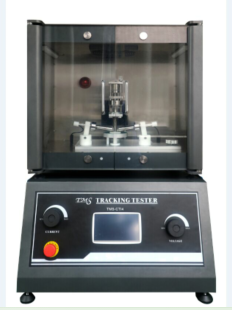

Zermatt-CTI4 漏電起痕試驗是 IEC60112 ： 2003 《固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法》， UL746A 、 ASTM D 3638-92 、 DIN 53480 等標準規定的模擬試驗項目。用以評價固體絕緣材料表面在電場和污染介質聯合作用下的耐受能力，測定其相比電痕化指數 (C T I ) 和耐電痕化指數 (P T I ) 。

(1)電壓為50-60Hz,0~1000V連續可調(可選量程300V /600V /800V/ 1000V)，最大誤差為1％

(2)可調電阻可限制兩極間的短路電流值為1A,且在此電流值下電壓表指示的電壓下降值不超過10％。

(3)延時過流繼電器在試驗到電流超過0.5A持續時間超過2秒，會將整個漏電起痕設備關閉。

2.儀器的具體配置和技術指標：

A.電源裝置：包含電壓表，電流表，延時過流繼電器，電源連接線，按鈕開關幾信號指示燈。。

B.自動滴液裝置：包含滴液筒，滴液噴嘴，計數裝置，滴液計數裝置，滴液控制裝置，滴液體積量具等。

(；

C.電極裝置：包含一對鉑金電極，電極固定裝置，4mm量規等

(1)電極尺寸：平放，寬5mm,厚2mm,99.9%純度的鉑金，兩頭都是30-60度的角的尖頭。

(2)電極對樣品壓力可調，并能調節到（1.00N±0.001N）；電極距離4.0mm±0.01mm ，夾角 60°±5°，可通過調節支點銷來調節高度。

(3)4mm量規：薄金屬，矩形，光滑。

(4) 電極裝置可調節，拆卸。

D測試箱：包括機架，罩子等。

(1) 罩子有兩扇門組成，可保護操作者原離高壓危險，這兩扇門是安全系統，打開時測試和高壓輸出被停止。

E.樣品臺：數量一套，包括樣品臺，玻璃板。

(1)樣品臺水平度好；

(2)玻璃板，表面平整，總厚度≥4mm；

(3)樣品臺高度可調。

F.電解液：數量一套，包括A溶液和B溶液各一瓶，氯化銨和烷基萘磺酸納試劑各一瓶。

(1)試劑NH4Cl純度不小于99.8%；

(2)溶液性能參照表

技術參數：
1、 電極材料： 鉑金電極，純度99.9%
2、 電極壓力：1.0±0.05N，可調
3、 電極距離：4.0mm ± 0.01mm ，夾角 60°±5
4、 電極電壓：100~1000V（48~60HZ）可調，短路電流在1.0±0.1A時電壓下降小于8%

5、試驗負載根據試驗電壓自動匹配，無需手動選擇。
6、 滴液高度：為30~40mm 可調
7、 滴液大?。?/span>44~55滴1g/cm3 可調

8、滴液精密調節旋鈕調節，精密，0.1/DIV
9、 滴液時間：30s±5s，可設置
10、 滴液次數：0~9999次可設置
11、 漏電判斷：回路電流大于0.5A并維持2秒鐘則繼電器動作切斷電流，指示樣品不合格

12、負壓式滴液裝置，無管道、可拆卸，任意清洗。

13、試驗結果自動判定并顯示。

14、自動記錄不合格產品所經歷的滴液次數

15、自動記錄>0.5A電流的流通時間
16、試驗過程：試驗程序自動控制

17、工作室體積：不小于0.5立方
19、操作高效性：試驗控制過程實現一鍵式操作，試驗快捷高效。
20、試驗標準集成化：根據實際試驗流程編寫試驗程序
